Вертикальный обрабатывающий центр KVL1000

Вертикальный обрабатывающий центр KVL1000

Вертикальный обрабатывающий центр KVL1000 от компании ООО"ТехСнаб ДВ" - фото 1
Цену уточняйте
Под заказ, 20 дней

Доставка

Показать все 6 способов доставки

Оплата

Характеристики

Страна производства
Китай
Сфера использования
промышленное использование
Назначение
по металлу
Наличие ЧПУ
да
Состояние
новый
ЧПУ
да

Описание

Вертикальный многоцелевой обрабатывающий центр KVL1000 серии KVL предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-форма. Такие обработки как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

Основные компоненты, такие как станина, стол, каретка скольжения, колонна, шпиндельная бабка и другие изготовлены из высокопрочного чугуна из песчано-смоляной смеси; напряжение снимается двойным старением, увеличивается жесткость и устойчивость, а вибрации и деформации, вызываемые режущей силой станка, эффективно подавляются.

Конструктивные особенности

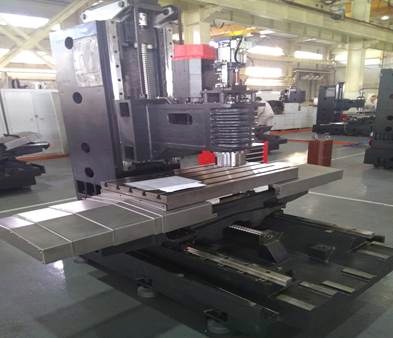

Цельнолитая станина увеличенной массы Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

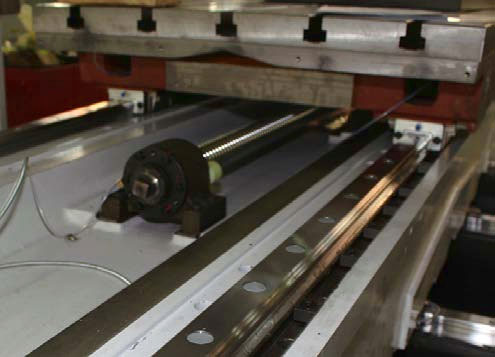

Линейные направляющие качения Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные роликовые направляющие, имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

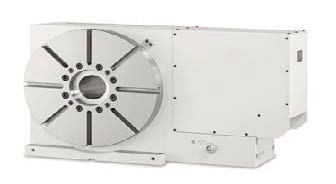

Высокоточный поворотный стол Высокоточный поворотный стол

Опционально возможно установить одноосевой поворотный стол (полноценная 4-я ось) с высокой точностью позиционирования, что позволяет обрабатывать детали типа тела вращения. Высокая жесткость и точность одноосевого поворотного стола обеспечивают устойчивое вращение и точность индексации.

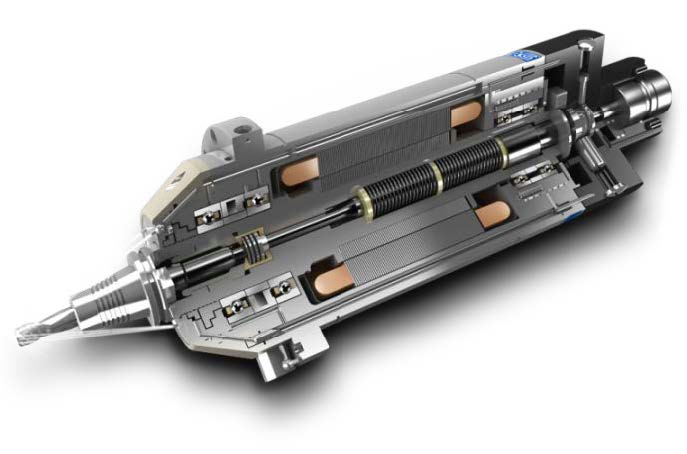

Шпиндель Шпиндель

Шпиндельная головка, характеризующаяся высокой точностью и повышенной жесткостью, изготавливается опытным тайваньским производителем. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность.

Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы

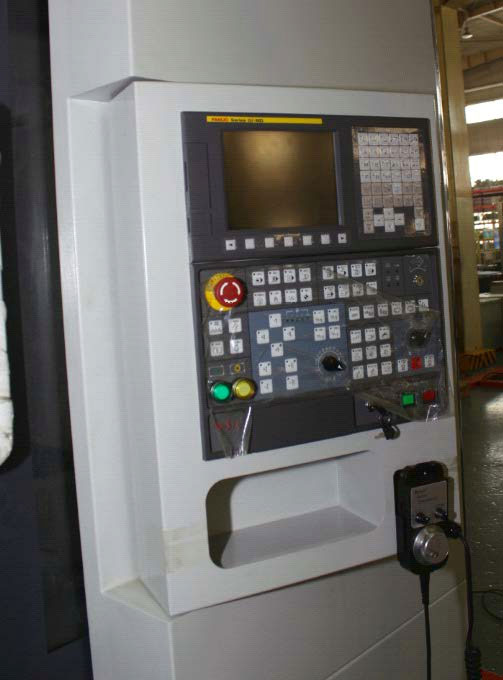

Система ЧПУ Fanuc 0i MD (Япония) Система ЧПУ Fanuc 0i MD (Япония)

Система ЧПУ FANUC 0I MD представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MD, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.

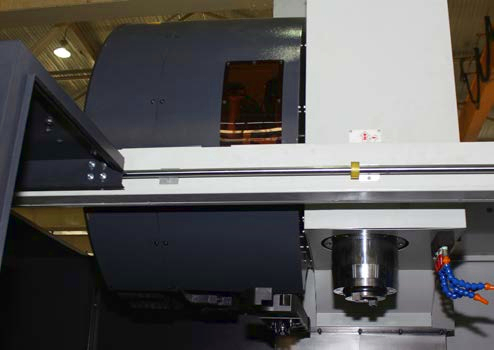

Автоматическая система смены инструмента Автоматическая система смены инструмента

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение ножа после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.

Технические характеристики KVL1000
Характеристика Значение
Размеры рабочего стола, мм 1200х500
Перемещение по осям X/Y/Z 1000/610/650
Наибольшая нагрузка на стол, кг 600
Диапазон скорости вращения шпинделя, об/мин до 8000
Макс. крутящий момент, Нм 52,5
Мощность шпинделя, кВт 11/15
T-пазы стола 18х5
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150-800
Тип направляющих качения
Быстрые перемещения по осям Х/Y/Z, м/мин 32/32/30
Точность позиционирования, мм 0,016
Повторяемость, мм 0,01
Скорость подачи, м/мин 20
Тип хвостовика инструмента ВТ40
Емкость магазина инструмента 24 (тип рука)
Время смены инструмента, сек 2,5
Давление воздуха, Мпа 0,5-0,7
Габаритные размеры, мм 4400х2600х3000
Масса нетто, кг 7000

Параметры точности

Стандарт точности Стандарт ISO Тестовый показатель
Точность Ось X Точность позиционирования, мм ± 0,005 0,004
Повторяемость, мм ± 0,003 0,003
Ось Z Точность позиционирования, мм ± 0,005 0,004
Повторяемость, мм ± 0,003 0,003

Стандартная комплектация

  • Система ЧПУ FANUC 0i MF
  • Передача информации через порт RS-232
  • Автоматическое устройство смены инструмента 24 инструмента (тип рука)
  • Транспортер для удаления стружки ленточного типа
  • Кабинетная защита зоны резания
  • Жесткое нарезание резьбы метчиком
  • Рабочее освещение и лампа индикации состояния станка
  • Автоматическая система смазки
  • Пистолет для обдува воздухом рабочей зоны
  • Система обдува конуса шпинделя при смене инструмента
  • Система подачи СОЖ в зону резания
  • Электрошкаф с теплообменником
  • Инструмент для обслуживания станка
  • Документация на русском языке



Дополнительная комплектация

  • Система ЧПУ SIEMENS 828D
  • Редуктор
  • Шпиндель 10 000 об/мин
  • Шпиндель 12 000 об/мин
  • Шпиндель 15 000 об/мин
  • Подача СОЖ через инструмент, 20 bar
  • Поворотная планшайба, 4-я ось
  • Оптические линейки HAIDENHAIN по осям X, Y, Z
  • Система измерения инструмента Renishaw TS27R
  • Система измерения детали Renishaw OMP60
  • Кондиционер для электрошкафа
  • СЕ комплектация
