Машина для калибровки овощей

Калибровочная машина предназначена для сортировки плодоовощного сырья.

Технические характеристики:

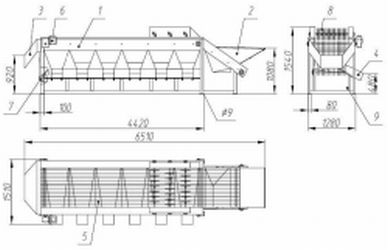

Cхема устройства машины

Устройство и принцип работы:
Машина состоит из каркаса (1), бункеров загрузочного (2) и выгрузочного (3), малых бункеров для сбора отсортированного продукта (4), шкафа управления с электрической частью. В корпусе установлен транспортер (5), состоящий из 14-ти транспортерных цепей. Транспортер приводит в действие моторедуктор (6), натяжение цепей производится натяжителем (7).
Продукт равномерно загружается в загрузочный бункер, продвигаясь по цепям, размещается между ними. Ориентацию продукта между цепями обеспечивают направляющие диски (8). По мере продвижения продукта зазор между цепями увеличивается, за счет этого продукт нужной фракции просыпается в малые бункера (4). Некондиционный продукт выводится через бункер выгрузочный (3). Процесс происходит непрерывно.

рис.1.

рис.2.

рис.3.

рис.4.
