Линия производства сварных труб модель JB32

 Линия по производству сварных труб модель JB32

  Линия для производства высокочастотной сварной трубы. Технологический процесс этого оборудования построен на высокочастотной сварке, обеспечивающий ровный и крепкий сварочный шов, который не уступает по прочности свариваемому металлу.

  Технические характеристики линии:

Диаметр готовой трубы: 12.7-50.8 мм (квадратная труба 10х10-40х40 мм)

Толщина стенки готовой трубы: 0.4-2.0 мм, квадратная труба до 1.5 мм

Длина готовой трубы: 4-12 м

Скорость производства: 20 м/мин

Вес катушки: до 2т

 Состав линии:

  Разматыватель

  Двухсторонная подача катушки, 180 градусов вращения, пневматический тормоз. Внутренний диаметр:450-550 мм Вес катушки до 2.0 т

  Накопитель стальной полосы

  Хранение катушек ленты, чтобы обеспечить непрерывное производство без остановки линии. Двигатель: YCT 7.5 кВт 180 м/мин

  Основная формовочная машина

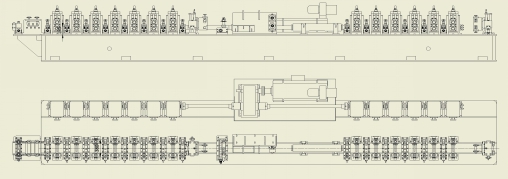

  Схема линии

  Летучая пила с компьютером управления (САУ)

Махсимальный диаметр пилы: 50.8 мм

Долщина пилы: 2.0 мм

Длина и точность пилы: 3-12 м, до ±3 мм

Размер пилы: 500 мм

Потянутый мотор: 11кВт

Мощность двигателя пилы: 7.5 кВт

Скорость пилы: 120 м/мин

  Приемные столы

  Требования к производственному помещению:

 Питание: 380В/220В 60Гц, трехфазное четырехпроводное

Мощность основной формовочной машины: высокочастотный сварочный аппарат 150 кВт. Мощность главного двигателя 110 кВт. Вспомогательный 30 кВт. Общая мощность линии: 290 кВт.

Помещение: 35х4.5 м.

Емкость резервуара для воды: 30 м3, насосы высокого давления 1 шт.

Воздушный компрессор 1 шт.

Подъемное оборудование 5 т. 2 шт.

  Гарантия: 1 год
